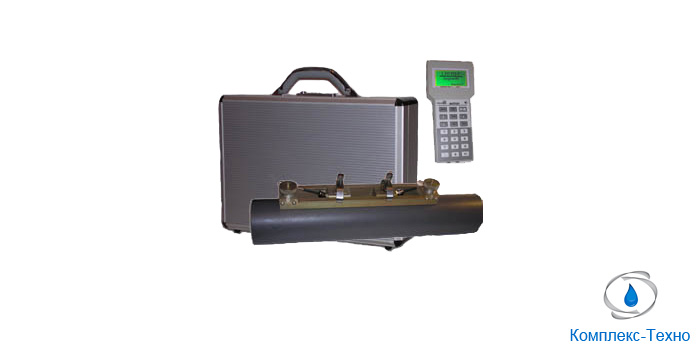

Портативный измерительный комплект с ультразвуковым расходомером АКРОН-01м

Портативный ультразвуковой расходомер АКРОН-01м предназначен для измерения объемного расхода и суммарного (интегрального) объема (количества) звукопроводящих жидкостей, в том числе сточных вод, протекающих в напорных трубопроводах, изготовленных из звукопроводящих материалов, для контроля и аудита водопроводных, тепловых и канализационных сетей.

Опросной лист для заказа Подробнее

Для запроса коммерческого предложения просим Вас:

Позвонить нам по телефону +7 (499) 110-47-01

Написать нам на email zakazstoki@yandex.ru

Цена расходомера АКРОН-01м:

Наименование	Цена с НДС, руб.
Портативный измерительный комплект с расходомером АКРОН-01м с толщиномером	280 600,00

Назначение и ключевая особенность

Назначение: Измерение объемного расхода и суммарного объема звукопроводящих жидкостей (включая сточные воды) в напорных трубопроводах
Ключевая особенность: Портативное исполнение. Предназначен для мобильного контроля, аудита и диагностики на различных объектах без необходимости стационарного монтажа.
Основные области применения: Аудит и контроль водопроводных, тепловых и канализационных сетей.

Отображение данных и интерфейсы

Графический дисплей отображает:
- Основные результаты: расход (м³/ч) и суммарный объем (м³) для прямого и обратного потока.
- Дополнительные параметры: скорость потока (м/с), время интегрирования, дата/время, толщина стенки трубы.
- Параметры трубопровода и тип жидкости (вода, мазут, стоки).
- Индикацию настройки и диагностические сообщения.
- Архивы: Просмотр в графическом и текстовом виде.
Управление: Кнопочная клавиатура на передней панели.
Интерфейс: Встроенный USB-порт для вывода данных на компьютер.

Состав и комплектация

Первичный преобразователь (ПП-1):
- Два ультразвуковых излучателя [УИ1(+V) и УИ2(-V)].
- Устройство для их магнитного крепления на трубе (установочные магнитные профили). (Ключевая особенность для портативности)

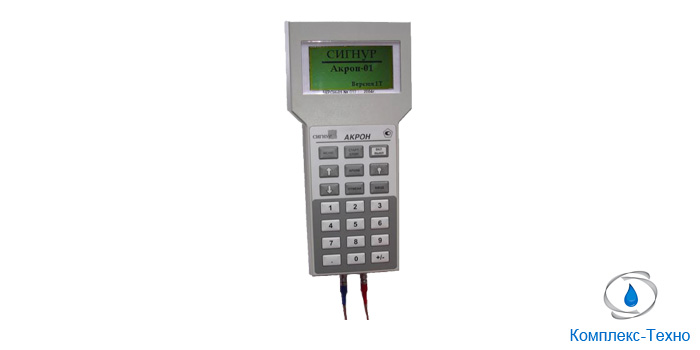

Электронный блок (БЭ-2м): Основной измерительный и вычислительный модуль с дисплеем.
Соединение: Блок и преобразователь соединены двумя отрезками коаксиального кабеля RG316/U.
Длина кабеля:
- Стандартная — 4 м.
- По спецзаказу — до 20 м.

Условия измерения и функциональность

Объект измерения: Звукопроводящие жидкости при полностью заполненном сечении.
Направление потока: Измерение в прямом и обратном направлении. Измерение обратного потока — опция, указывается в заказе.
Допустимые примеси: Не более 1% объема газовых включений и твердых частиц.

Условия монтажа первичных преобразователей (ПП-1)

Стандартный монтаж: Прямолинейный участок: H ≥ 10Dу до, h ≥ 5Dу после ПП-1. Предпочтительна установка на горизонтальных участках под углом 0–45°.
Монтаж на сокращенном участке (допустимый):
- Перед тройником/коленом: 2Dу ≤ h ≤ 5Dу.
- После тройника: 3Dу ≤ H ≤ 10Dу.
- После колена: 2Dу ≤ H ≤ 10Dу.
- Рекомендуемая ориентация: Угол 45° ± 5° к плоскости тройника/колена.
Крепление датчиков: На очищенную поверхность трубы через слой звукопроводящей смазки с помощью магнитных профилей.

Требования к трубопроводу и среде

Трубопровод:
- Диаметр (Dу): от 40 до 2000 мм.
- Материал: Любой звукопроводящий.
- Толщина стенки: от 2 до 50 мм.
Контролируемая среда:
- Гомогенная жидкость.
- Скорость звука: 1200 – 2000 м/с.
- Температура: от -10 до +120 °C.

Диапазоны измеряемых расходов

Диаметр условного прохода, Dу, мм	Диапазоны измеряемых расходов, Q, м3/ч
40	(0,16 - 8)…(1-50)
50	(0,2 - 10)...(2 - 100)
65	(0,25 - 12,5)...(3,2 - 160)
80	(0,32 - 16)...(5 - 250)
100	(0,4 - 20)...(6,4 - 320)
125	(0,5 - 25)...(8 - 400)
150	(0,64 - 32)...(12 - 600)
200	(0,8 - 40)...(20 - 1000)
250	(1 - 50)...(25 - 1250)
350	(1,2 - 60)...(32 - 1600)
400	(1,6 - 80)...(40 - 2000)
500	(2 - 100)...(64 - 3200)
650	(2,5 - 125)...(80 - 4000)
800	(3,2 - 160)...(160 - 8000)
1000	(4 - 200)...(320 - 16000)
2000	(8 - 400)...(800 - 40000)

Питание и автономность

Источники питания: Встроенная аккумуляторная батарея или сетевой адаптер (=9 в ±0,5 В).
Время автономной работы: Не менее 10 часов от полного заряда.
Потребляемая мощность: Не более 3,5 Вт (от адаптера).

Условия эксплуатации

Температура окружающего воздуха:
- Блок БЭ-2м: от -20 до +50 °C.
- Преобразователь ПП-1: от -40 до +120 °C.
Атмосферное давление: 84 – 108 кПа (630 – 800 мм рт. ст.).
Степень защиты (IP):
- ПП-1: IP67.
- БЭ-2м: IP65 (ГОСТ 14254).
Масса (компактность):
- ПП-1: не более 0,7 кг (без крепления).
- БЭ-2м: не более 0,7 кг.

Метрологические характеристики

Основная погрешность (при стандартном монтаже):
- Измерение расхода: ±1,5% в диапазоне 2–100%.
- Измерение объема: ±2,0% в диапазоне 2–100%.
- В диапазоне 0–2% показания = 0 (погрешность не нормируется).
Дополнительная погрешность (при монтаже на сокращенном участке): Не более +0,4% за каждый уменьшенный диаметр 1Dу.

Надежность и сроки службы

Сохранение архива: Не менее 1 года при выключенном питании
Средний срок службы:
- 8 лет (до списания).
- 4 года (при работе в высокоагрессивных/высокотемпературных средах).

Поверка

Первичная: Проводится при выпуске из производства.
Периодическая: Проводится при эксплуатации не реже одного раза в 5 лет.
Внеочередная поверка проводится в случаях:
- Повреждения пломбы или утраты документов, подтверждающих периодическую поверку.
- Ввод в эксплуатацию после хранения более 2 лет.
- По инициативе владельца (в добровольном порядке) в любой момент межповерочного интервала.
Примечание: Поверка не проводится после устранения неисправностей, не влияющих на метрологические характеристики (замена предохранителей, проводов, разъемов и т.п.).
